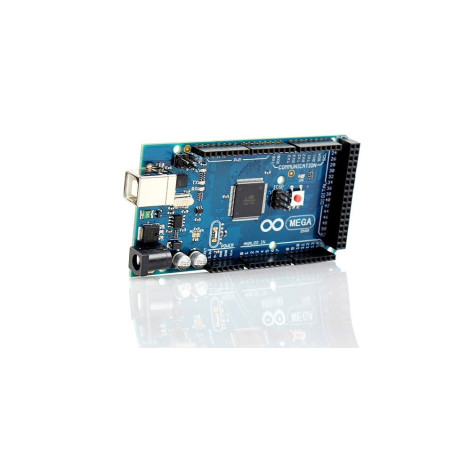

Arduino Mega 2560 rev3 (CH340G)
Arduino Mega 2560 - це розширена версія Arduino UNO з мікроконтролером ATmega2560, яка використовується в 3D-принтерах.
Ви можете задавати питання по e-mail або за контактними телефонами нашого магазину і месенджерах
Ми відправляємо замовлення Новою Поштою та Укрпоштою
У разі настання гарантійного випадку товар змінюється на аналогічний або повертаються кошти
Arduino Mega 2560 - Це вдосконалена версія arduino UNO з мікроконтролером ATmega2560. Ця плата має 54 канали дискретного вводу-виводу (14 каналів можна використовувати в режимі PWM), 16 аналогових входів, 4 послідовних порти UART, резонатор 16 МГц, роз'єм USB і кнопку Ресет.
Додаткові функції, введені в Rev3:
- Перетворювач USB-To-Serial використовує контролер CH340G замість ATmega16U2.
- Також контролер відрізняється додатковими контактами SDA і SCL (I2C інтерфейс) і виходами AREF - джерела опорногї напруги для АЦП контролера і IOREF - виходом напруги живлення портів введення-виведення (для автоматичного перемикання напруги периферії при використанні 5В і 3.3В контролерів).
- Покращена стабільність схем скидання мікроконтролера.
- Дошка сумісна з більшістю існуючих дощок розширення для Arduino Duemilanove и Diecimila. Призначення шпильки в лівій частині дошки відповідає моделі Arduino Uno, за винятком контактів інтерфейсу I2C. У моделі Arduino Mega 2560 цей інтерфейс займає шпильки 20 і 21, а в Uno - на шпильках 4 і 5.
Для роботи необхідно підключити платформу до комп'ютера за допомогою USB-кабелю або живлення живлення за допомогою адаптера AC/DC або акумуляторної батареї.
Arduino Mega 2560 ATmega2560-16AU Module Board
Arduino — це невелика плата з невеликим процесором. У ньому є контакти, до яких можна підключити будь-які пристрої: мотори, лампочки, датчики, роутери, динаміки. Потім, щоб впоратися з усім цим, можна написати просту програму Arduino і залити її на дошку через USB. В результаті виходить унікальний пристрій, який змушує всіх говорити «WOW!».
Характеристики:
- Мікроконтролер - ATmega2560 - 16AU
- Спосіб підключення до USB: конвертер CH340
- Робоча напруга контролера:
- Вхід USB: 5В
- Вхід VCC: 5ВВхід Vin: 7,5В-12В
- Цифрові входи/виходи - 54 (17 з яких забезпечують вихід PWM/ШІМ)
- Аналогові входи - 16
- Інтерфейси:
- I2C
- SPI
- PWM
- Постійний струм ліній входів/виходів: не більше 40 мА
- Постійний вихідний струм стабілізатору на 3,3В: не більше 50 мА
- Флеш-пам'ять програм: 256 Кб, з яких 8 Кб використовуються завантажувачем
- Оперативна пам'ять: 8 Кб SRAM
- Енергонезалежна пам'ять: 4 КБ
- Тактова частота 16 МГц
Комплект:
- Arduino Mega 2560 ATmega2560-16AU - 1 шт;
Ця версія Arduino використовує нестандартний чіп, а саме CH340G. Стандартні драйвери arduino не працюватимуть.
Вирішення проблеми з підключенням arduino до вашого комп'ютера
